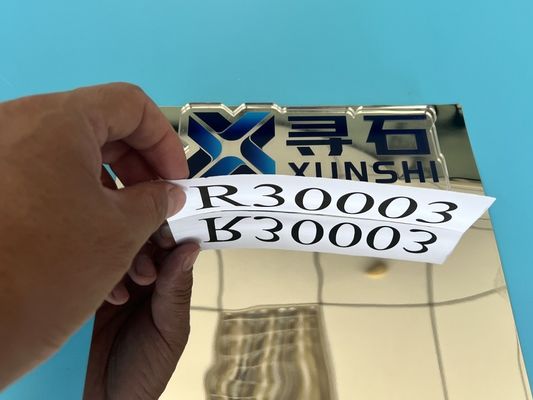

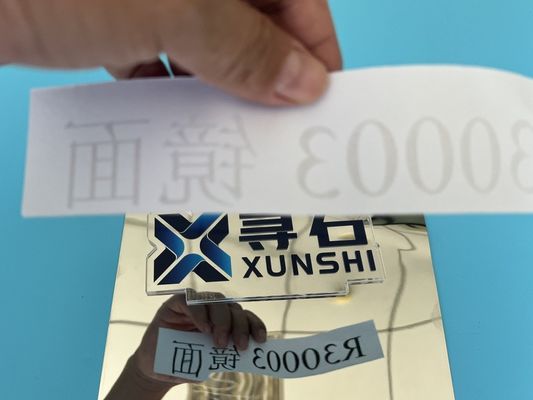

UNS R30003 Материал CoCrNiMo сплав холоднокатаная полоска зеркальная отделка для применения диафрагмы клапана

UNS R30003 Материал CoCrNiMo сплав холоднокатаная полоска зеркальная отделка для применения диафрагмы клапана

R30003 представляет собой немагнитный аустенитный сплав, усиленный холодной работой и способный к дополнительному закалению путем старения при умеренной температуре (около 500 °C).его модуль эластичности составляет около 210 000 МПаВ дополнение к своей очень высокой прочности, R30003 предлагает широкий спектр физических, физических и физических характеристик.химические и технологические свойства, которые делают его подходящим для широкого спектра применений.

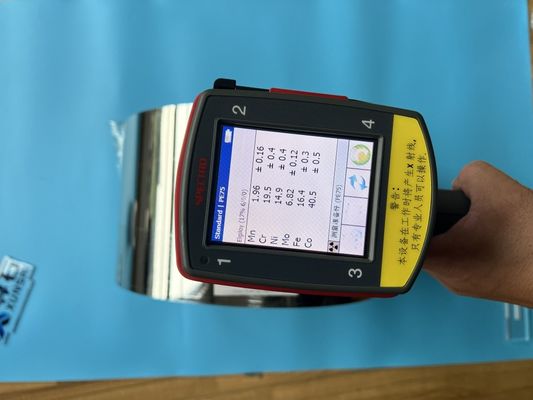

Химический состав ((%, в массе)

• С: 0,15 максимум.
• Mn: 1,5-2.5
• Си: 1,2 максимум.
• П: максимум 0,015
• S: максимум 0,015
• КР: 19.0-21.0
• Ни: 14,0-16.0
• Ко: 39,0-41.0
• Мо: 6,0-8.0
• Быть: максимум 0,1
• Fe: остаток

Спецификации

• АСТМ F1058
• AMS 5876
• NACE MR 0175
• UNS R30003
• Номер два.4711
• Эльгилой
• Финокс

Знаки R30003

• Исключительная стойкость к коррозии, коррозионному трещину под давлением и гидрогенному вязению.
• Хорошая сила усталости.
• Отсутствие старения на службе.
• Отсутствие магнетизма.
• Способность к использованию в широком диапазоне температур, от жидкого гелия до около 500 °C.
• Совершенная пассивность при контакте с человеческими тканями.
• Возможность повышения прочности деталей путем старения после формования, что приводит к уровню прочности, недостижимому с другими материалами.
• Отсутствие ломкости при низких температурах (отсутствие переходной температуры).
• Максимальная рабочая температура примерно на 100°C выше, чем для нержавеющей стали.
• Устойчивость к коррозии намного выше, чем у молибдена, содержащего нержавеющую сталь.
• Очень высокая прочность, которая в сочетании с высоким модулем эластичности как в напряжении, так и в искривлении, позволяет хранить и быстро высвобождать большое количество эластичной энергии.

Заявления

• Оборудование авиационной и аэрокосмической промышленности

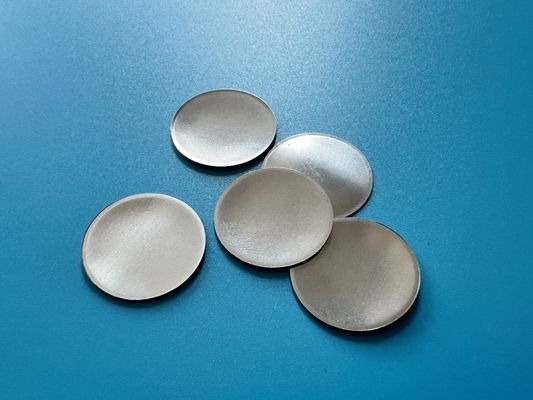

• Диафрагматический клапан
• Автомобильные системы ABS
• Автомобильные системы впрыска
• Электрические и электронные аппараты
• Оборудование для химической и нефтегазовой промышленности
• Гибкая сцепка
• Электроды кардиостимуляторов
• Спермы для принтеров
• Протезы для остеосинтеза
• Спринги (спиральные и т.д.)
• Хирургические имплантаты и медицинские инструменты
• Различные диафрагмы

Технологические свойства

Машиностроение и формовка

Механические свойства в условиях отжига аналогичны свойствам других аустенитных сплавов.

Обработка предпочтительно должна выполняться с помощью карбидных инструментов, поскольку работа PHYNOX сильно затвердевает.

Многие распространенные операции обработки и формования могут быть выполнены в условиях холодной обработки, в частности, простая обмотка пружины может быть выполнена при уровне напряжения до 85%.Для более сложных операций формования, умеренное уменьшение температуры холода

должен быть выбран.

R30003 может быть электрохимически обработан, некоторые компании специализируются на этой технике.

Сварка и сплав

R30003 может быть легко сварен, в частности, точечной сваркой сопротивления, сваркой электронным пучком и сваркой аргоновой дугой.поскольку закаливание возрастом может быть получено только в регионах холодной обработки, это должно быть учтено путем размещения сварного или сплавного соединения в местах, где оно не подвергается большой нагрузке, или с использованием непрямых соединений.

Огурцы

Помимо механического очищения, оксидная пленка, образовавшаяся при нагревании в воздухе, может быть удалена путем погружения деталей в кипящий водный раствор, содержащий 5% фторводородной кислоты и 12% азотной кислоты.

Кислота.

Формы доступны в XUNSHI

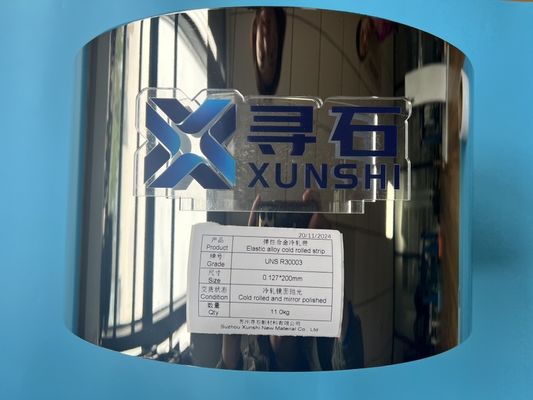

R30003 поставляется в виде холоднокатаной ленты, холодновытянутой проволоки, горячо кованной круглой стержни.

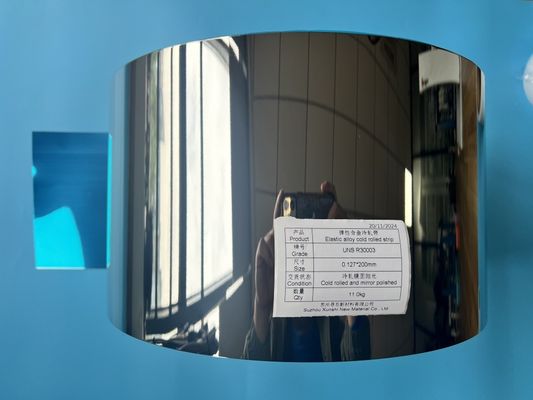

Холоднокатаная лента: толщина 0,01 ~ 2,0 мм, ширина 1 ~ 220 мм.

Холодный проволока: диаметр 0,20 ~ 5,0 мм, в катушке, в катушке или в резкой длины.

Горяче кованный круглый стержень: диаметр 30 мм - 500 мм, черная отделка или грубая обработка.
